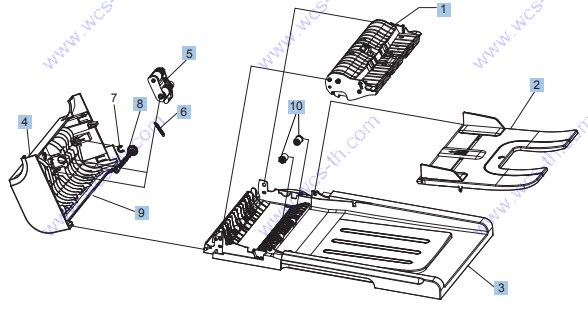

Document feeder assembly parts

| Pic No. | Parts ID | Parts Name | Link |
| 1 | CE538-60122 | Document feeder (ADF) core assembly | Find 1 |
| 2 | CE538-60127 | Document feeder (ADF) input tray | Find 2 |
| 3 | CE538-60126 | Document feeder (ADF) base | Find 3 |
| 4 | CE538-40009 | Document feeder (ADF) cover, outer | Find 4 |
| 5 | CE538-60137 | Document feeder (ADF) pick arm assembly | Find 5 |
| 6 | Q7400-00011 | Spring, document feeder (ADF) extension (pre-pick) | Find 6 |
| 8 | Q7400-40047 | Shaft, document feeder (ADF) pick extension | Find 8 |
| 9 | CE538-40008 | Document feeder (ADF) cover, inner | Find 9 |
| 10 | Q7400-60153 | Roller assembly, document feeder (ADF) post-scan pinch | Find 10 |

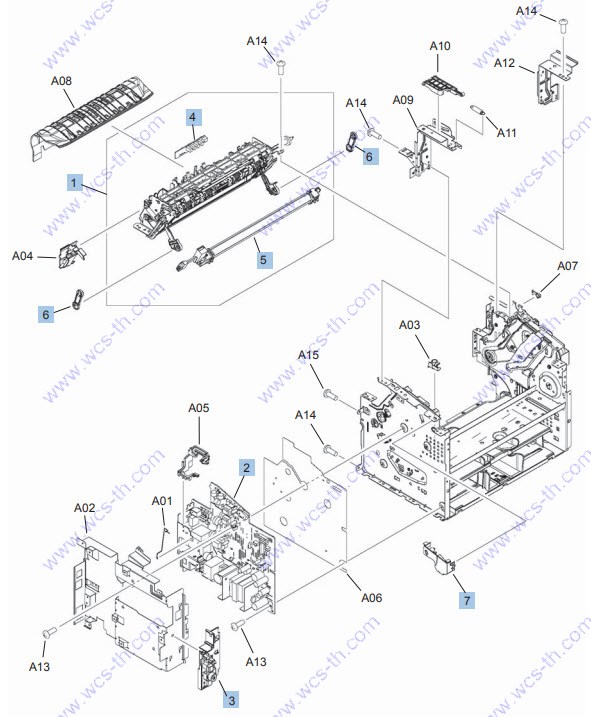

Internal assemblies (1 of 4)

| Pic No. | Parts ID | Parts Name | Link |
| 1 | RM1-7576-000CN | Fuser, 110 volt | Find 1 |
| 1 | RM1-7577-000CN | Fuser, 220 volt | Find 1 |
| 2 | RM1-7629-000CN | Engine controller PCA, 110 volt | Find 2 |
| 2 | RM1-7630-000CN | Engine controller PCA, 220 volt | Find 2 |
| 3 | RM1-7573-000CN | Power switch assembly | Find 3 |
| 4 | RM1-7440-000CN | Delivery sensor PCA | Find 4 |
| 5 | RM1-7541-000CN | Fuser film assembly, 110 volt | Find 5 |
| 5 | RM1-7542-000CN | Fuser film assembly, 220 volt | Find 5 |
| 6 | RC2-9531-000CN | Link, pressure release | Find 6 |
| 7 | RM1-7531-000CN | Switch lever assembly | Find 7 |
Internal assemblies (2 of 4)

| Pic No. | Parts ID | Parts Name | Link |
| 1 | RM1-7575-000CN | Paper pickup assembly | Find 1 |
| 2 | RM1-4023-000CN | Transfer roller | Find 2 |
| 3 | RL1-1497-000CN | Roller, pickup | Find 3 |
| 4 | RM1-7632-000CN | Paper pickup sensor PCA | Find 4 |
| 5 | RM1-4227-000CN | Separation pad assembly | Find 5 |
| 6 | RM1-7525-000CN | Duplex frame assembly | Find 6 |

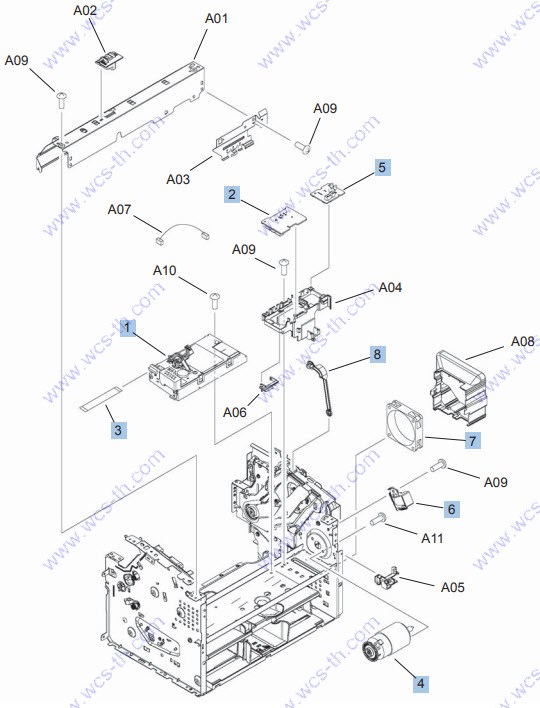

Internal assemblies (3 of 4)

| Pic No. | Parts ID | Parts Name | Link |
| 1 | RM1-7560-000CN | Laser scanner assembly | Find 1 |
| 2 | RM1-7633-000CN | Motor PCA | Find 2 |
| 3 | RM1-7739-000CN | Cable, flat | Find 3 |
| 4 | RM1-7544-000CN | Motor, DC24V | Find 4 |
| 5 | RM1-7620-000CN | Duplex PCA | Find 5 |
| 6 | RK2-0420-000CN | Solenoid, duplex | Find 6 |
| 7 | RK2-3438-000CN | Fan | Find 7 |
| 8 | RC2-9514-000CN | Link, cartridge door | Find 8 |

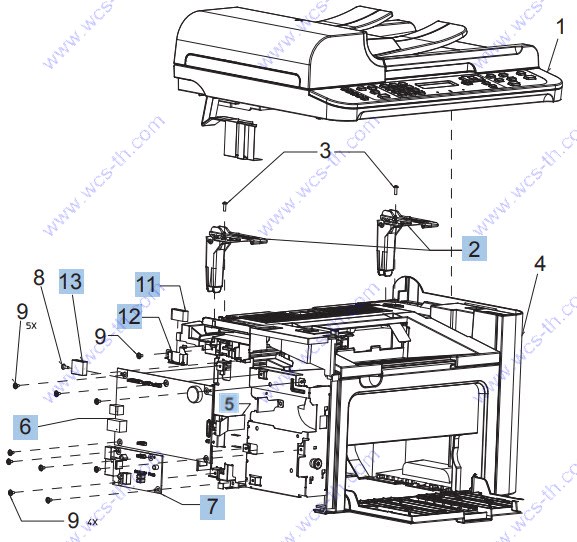

Internal assemblies (4 of 4)

| Pic No. | Parts ID | Parts Name | Link |
| 2 | CE538-60135 | Hinge, scanner sub-assembly | Find 2 |
| 5 | CE538-60134 | Cable, formatter FFC | Find 5 |
| 6 | CE544-60001 | Formatter | Find 6 |
| 7 | CE682-60001 | Fax Board-US | Find 7 |
| 7 | CE683-60001 | Fax Board-EU | Find 7 |
| 11 | 9170-2385 | Core-ferrite flat cable ROHS | Find 11 |
| 12 | CB534-00010 | Clip, ferrite | Find 12 |
| 13 | 9170-1821 | Core-ferrite rectangle EMI ROHS | Find 13 |

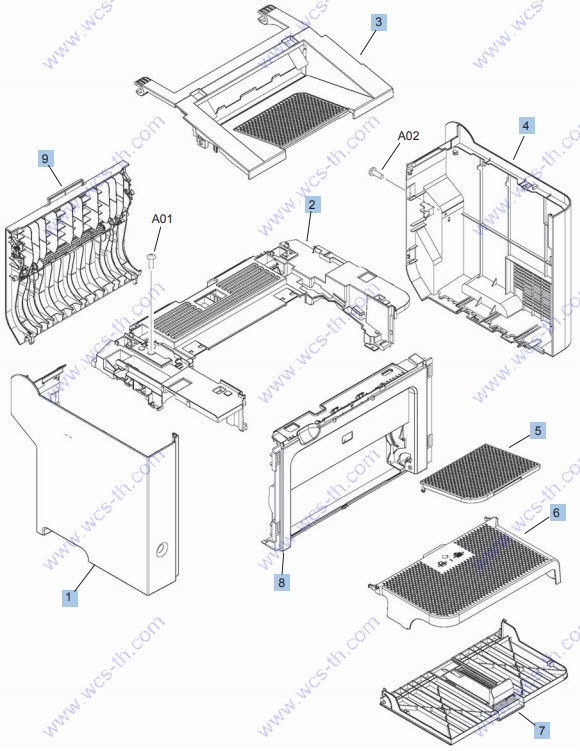

Print engine covers

| Pic No. | Parts ID | Parts Name | Link |
| 1 | RC2-9523-000CN | Cover, left | Find 1 |
| 2 | RC2-9520-000CN | Cover, top | Find 2 |
| 3 | RM1-7574-000CN | Cartridge door assembly | Find 3 |
| 4 | RC2-9522-000CN | Cover, right | Find 4 |
| 5 | RM1-7498-000CN | Paper delivery tray (output bin) assembly | Find 5 |
| 6 | RC2-9578-000CN | Cover, dust | Find 6 |
| 7 | RM1-7534-000CN | Paper pickup tray assembly (input tray) | Find 7 |
| 8 | RL1-2899-000CN | Cover, front | Find 8 |
| 9 | RM1-7526-000CN | Duplexing door assembly (rear cover) | Find 9 |
Scanner and document feeder main assemblies

| Pic No. | Parts ID | Parts Name | Link |
| 1 | CE538-40015 | Document feeder (ADF) motor cover | Find 1 |
| 2 | CE538-60121 | Document feeder (ADF) assembly | Find 2 |
| 3 | CE538-40031 | Solar lock, document feeder | Find 3 |
| 4 | CE538-60118 | Scanner assembly | Find 4 |
| 5 | CE539-60101 | Control panel assembly, Western | Find 5 |
| 5 | CE539-60102 | Control panel assembly, Asian | Find 5 |
